Was sind Marker und warum sind sie wichtig?
Das Wichtigste zuerst: Lassen Sie uns darüber sprechen, was Marker sind. Markierungen auf einem Spektrumanalysator sind wie kleine Wegweiser auf einer komplexen Frequenzstraße. Sie ermöglichen es Ihnen, bestimmte Punkte auf der Spektrumsanzeige präzise zu identifizieren und zu messen.
Denken Sie darüber nach. Wenn man sich ein Spektrum mit all diesen Gipfeln und Tälern ansieht, kann es ziemlich verwirrend werden. Möglicherweise interessieren Sie sich für die Frequenz eines bestimmten Signals, seinen Leistungspegel oder den Unterschied zwischen zwei Signalen. Da sind Marker super praktisch. Sie liefern Ihnen genaue Messwerte und helfen Ihnen, alle auf dem Display angezeigten Daten zu verstehen.
Grundlegende Marker-Einrichtung
Okay, Ihr Spektrumanalysator ist also in Betrieb. Der erste Schritt besteht darin, auf die Markierungsfunktion zuzugreifen. Normalerweise gibt es auf der Vorderseite eine spezielle „Marker“-Taste. Sobald Sie auf diese Schaltfläche klicken, wird auf der Spektrumanzeige eine Markierung angezeigt. Oft handelt es sich um eine vertikale Linie, die Sie verschieben können.
Um die Markierung zum gewünschten Punkt zu bewegen, können Sie die Pfeiltasten am Analysegerät verwenden. Wenn Sie einen schönen Peak im Spektrum sehen und dessen genaue Frequenz und Leistung wissen möchten, bewegen Sie einfach die Markierung direkt über diesen Peak. Während Sie die Markierung bewegen, zeigt Ihnen der Analysator die entsprechenden Frequenz- und Leistungswerte auf dem Bildschirm an. Es ist, als hätte man einen magischen Zeiger, der einem sagt, was was ist.
Arten von Markern
Es gibt verschiedene Arten von Markern, und jeder hat seinen eigenen, einzigartigen Verwendungszweck.
Einzelne Marker
Der einfachste Typ ist der Einzelmarker. Sie können damit die Frequenz und Leistung eines einzelnen Signals messen. Wenn Sie beispielsweise einen Funksender testen, können Sie die einzelne Markierung auf der Spitze des Hauptsignals platzieren, um dessen genaue Frequenz und die von ihm abgegebene Leistung zu sehen. Dies ist wichtig, um sicherzustellen, dass der Sender innerhalb der korrekten Parameter arbeitet.
Delta-Marker
Delta-Marker sind etwas fortgeschrittener. Sie setzen zwei Marker – einen Referenzmarker und einen Messmarker. Der Analysator zeigt Ihnen dann den Frequenz- und Leistungsunterschied zwischen den beiden Punkten an. Dies ist sehr nützlich, wenn Sie zwei verwandte Signale vergleichen. Vielleicht betrachten Sie die Seitenbänder eines modulierten Signals und möchten wissen, wie viel Leistung in den Seitenbändern im Vergleich zum Träger steckt. Delta-Marker können Ihnen diese Informationen im Handumdrehen liefern.
Spitzensuchmarkierungen
Manchmal kann es wirklich mühsam sein, den höchsten Peak in einem überfüllten Spektrum zu finden. Hier kommen Peak-Suchmarkierungen ins Spiel. Wenn Sie die Peak-Suchfunktion aktivieren, verschiebt der Analysator die Markierung automatisch zum höchsten Peak im aktuell angezeigten Spektrum. Es erspart Ihnen die mühsame manuelle Suche nach diesem Spitzenwert und liefert Ihnen sofort einen genauen Messwert.
Verwendung von Markern zur Fehlerbehebung
Markierungen dienen nicht nur der Messung; Sie eignen sich auch hervorragend zur Fehlerbehebung. Nehmen wir an, Sie arbeiten in einem drahtlosen Netzwerk und es treten Störungen auf. Sie können den Spektrumanalysator und die Marker verwenden, um die Quelle dieser Störung zu finden.
Scannen Sie zunächst den von Ihrem Netzwerk verwendeten Frequenzbereich. Suchen Sie mithilfe der Markierungen nach unerwünschten Spitzen. Sobald Sie einen verdächtigen Peak gefunden haben, notieren Sie sich dessen Häufigkeit mithilfe des Markers. Anschließend können Sie prüfen, ob andere Geräte in der Umgebung auf dieser Frequenz arbeiten. Möglicherweise ist es ein benachbarter WLAN-Router oder ein Mikrowellenherd, der das Problem verursacht.
Erweiterte Markeranwendungen
Wenn Sie sich für fortgeschrittenere Dinge interessieren, können Marker in Verbindung mit anderen Funktionen des Spektrumanalysators verwendet werden. Mithilfe von Markern können Sie beispielsweise eine Messung oder eine Datenerfassung auslösen. Nehmen wir an, Sie überwachen ein Signal, das sich im Laufe der Zeit ändert. Sie können einen Marker auf eine bestimmte Frequenz und einen bestimmten Leistungspegel setzen. Wenn das Signal diesen Punkt überschreitet, kann der Analysator mit der Datenaufzeichnung oder der Durchführung einer Messung beginnen.
Beispiele aus der Praxis
Werfen wir einen Blick auf ein paar reale Szenarien, in denen Markierungen auf einem Spektrumanalysator unglaublich nützlich sind.
Telekommunikation
In der Telekommunikationsbranche werden Spektrumanalysatoren zur Überwachung und Optimierung drahtloser Netzwerke eingesetzt. Mithilfe von Markern können die Leistung und Frequenz verschiedener Signale im Netzwerk gemessen werden. Wenn Ingenieure beispielsweise einen neuen Mobilfunkmast errichten, können sie Markierungen verwenden, um sicherzustellen, dass die übertragenen Signale innerhalb der zugewiesenen Frequenzbänder liegen und die richtigen Leistungspegel haben. Dadurch werden Störungen anderer Netzwerke vermieden und eine zuverlässige Kommunikation gewährleistet.
Forschung und Entwicklung
In der Forschung und Entwicklung werden Spektrumanalysatoren zur Untersuchung neuer Technologien und zur Entwicklung neuer Produkte eingesetzt. Wissenschaftler können Marker verwenden, um die spektralen Eigenschaften neuer Materialien oder Geräte zu analysieren. Bei der Entwicklung eines neuen Typs von Glasfasern können Forscher beispielsweise eine verwendenBrechungsindex-Profiler für Faservorformlingezusammen mit einem Spektrumanalysator. Markierungen auf dem Spektrumanalysator können dabei helfen, die optischen Signale bei verschiedenen Frequenzen zu messen, was für das Verständnis der Faserleistung von entscheidender Bedeutung ist.
Kombinieren von Markern mit anderen Instrumenten

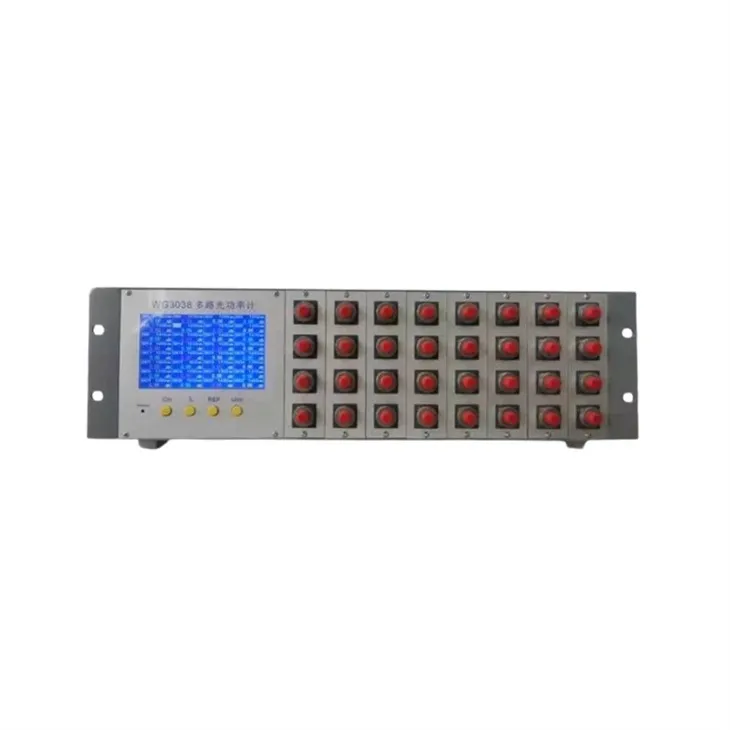

Spektrumanalysatoren arbeiten oft im Tandem mit anderen Testinstrumenten. Zum Beispiel einMehrkanal-LeistungsmesserKann in Verbindung mit einem Spektrumanalysator verwendet werden. Der Leistungsmesser kann die Gesamtleistung eines Signals messen, während der Spektrumanalysator mit seinen Markern die Leistungsverteilung auf verschiedene Frequenzen aufschlüsseln kann. Diese Kombination ist wirklich leistungsstark, wenn Sie ein umfassendes Verständnis der Eigenschaften eines Signals benötigen.
Fazit und Aufruf zum Handeln
Nun, da haben Sie es – eine Übersicht über die Verwendung von Markern auf einem Spektrumanalysator. Egal, ob Sie ein erfahrener Ingenieur, ein Forscher oder einfach nur jemand sind, der sich für die Welt der Signale und Frequenzen interessiert, Marker sind ein unverzichtbares Werkzeug, um das Beste aus Ihrem Spektrumanalysator herauszuholen.
