Als Lieferant von 1550-nm-Lidar-Modulen stoße ich häufig auf Fragen von Kunden zu den technischen Spezifikationen unserer Produkte. Eine der am häufigsten gestellten Fragen betrifft das Signal-Rausch-Verhältnis (SNR) unseres 1550-nm-Lidar-Moduls. In diesem Blogbeitrag werde ich näher darauf eingehen, was das Signal-Rausch-Verhältnis im Zusammenhang mit einem 1550-nm-Lidar-Modul bedeutet, warum es wichtig ist und wie es sich auf die Leistung unseres Produkts auswirkt.
Das Signal-Rausch-Verhältnis verstehen
Das Signal-Rausch-Verhältnis ist ein grundlegendes Konzept in jedem Messsystem, einschließlich Lidar. Es ist definiert als das Verhältnis der Signalleistung (die nützlichen Informationen, die wir erkennen möchten) zur Rauschleistung (unerwünschte Interferenz). Mathematisch wird es ausgedrückt als:
[SNR=\frac{P_{Signal}}{P_{Rauschen}}]
Dabei ist (P_{Signal}) die Leistung des Signals und (P_{Rauschen}) die Leistung des Rauschens. In Dezibel (dB) wird das SNR wie folgt berechnet:
[SNR_{dB} = 10\log_{10}\left(\frac{P_{Signal}}{P_{Rauschen}}\right)]
Ein hoher SNR bedeutet, dass das Signal viel stärker ist als das Rauschen, was bedeutet, dass die Messung genauer und zuverlässiger ist. Umgekehrt bedeutet ein niedriges SNR, dass das Rauschen im Verhältnis zum Signal erheblich ist, was die Unterscheidung des Signals vom Rauschen erschwert und möglicherweise zu Fehlern bei der Messung führt.
Warum SNR in einem 1550-nm-Lidar-Modul wichtig ist
In einem 1550-nm-Lidar-Modul spielt das SNR eine entscheidende Rolle bei der Bestimmung der Leistung des Systems. Lidar sendet Laserimpulse aus und misst die Zeit, die das Licht benötigt, um von Objekten abzuprallen und zum Detektor zurückzukehren. Die Stärke des zurückgegebenen Signals hängt von mehreren Faktoren ab, beispielsweise der Entfernung zum Objekt, dem Reflexionsvermögen des Objekts und den atmosphärischen Bedingungen.
Für eine genaue Entfernungsmessung ist ein hoher SNR unerlässlich. Wenn das SNR hoch ist, kann der Detektor das zurückgegebene Signal leicht vom Hintergrundrauschen unterscheiden und so die Flugzeit des Laserimpulses präzise bestimmen. Dies wiederum ermöglicht eine genaue Berechnung der Entfernung zum Objekt.
Darüber hinaus verbessert ein hoher SNR auch die Erkennungsreichweite des Lidar-Moduls. In Umgebungen mit hohem Hintergrundrauschen, wie hellem Sonnenlicht oder Bereichen mit viel Staub und Dunst, kann ein Lidar-Modul mit einem hohen SNR im Vergleich zu einem mit einem niedrigen SNR immer noch Objekte in größeren Entfernungen erkennen.
Faktoren, die das SNR eines 1550-nm-Lidar-Moduls beeinflussen
Mehrere Faktoren können das SNR eines 1550-nm-Lidar-Moduls beeinflussen. Dazu gehören:
1. Laserleistung
Die Leistung des im Lidar-Modul verwendeten Lasers wirkt sich direkt auf die Stärke des Signals aus. Eine höhere Laserleistung führt zu einem stärkeren Rücksignal, was das SNR verbessern kann. Allerdings hat die Erhöhung der Laserleistung auch ihre Grenzen, da sie zu Bedenken hinsichtlich der Augensicherheit und einem erhöhten Stromverbrauch führen kann.
2. Detektorempfindlichkeit
Die Empfindlichkeit des Detektors bestimmt, wie gut er schwache Signale erkennen kann. Ein empfindlicherer Detektor kann Signale mit geringerer Leistung erkennen, was das SNR verbessern kann, insbesondere bei schlechten Lichtverhältnissen oder bei der Erkennung von Objekten in großen Entfernungen.
3. Hintergrundgeräusche
Hintergrundrauschen kann aus verschiedenen Quellen stammen, beispielsweise Sonnenlicht, thermisches Rauschen im Detektor und elektrische Störungen. Die Minimierung des Hintergrundrauschens ist entscheidend für die Verbesserung des SNR. Dies kann durch den Einsatz optischer Filter zur Blockierung unerwünschter Lichtwellenlängen und eine geeignete Abschirmung zur Reduzierung elektrischer Störungen erreicht werden.
4. Atmosphärische Bedingungen
Die Atmosphäre kann das Laserlicht streuen und absorbieren, wodurch die Stärke des zurückgegebenen Signals verringert wird. Bei widrigen Witterungsbedingungen wie Nebel, Regen oder Staub kann das SNR deutlich reduziert werden. Um die Auswirkungen atmosphärischer Bedingungen abzumildern, verwenden einige Lidar-Module Techniken wie adaptive Signalverarbeitung, um die Signaldämpfung zu kompensieren.
Verbesserung des SNR unseres 1550-nm-Lidar-Moduls
In unserem Unternehmen arbeiten wir ständig daran, das SNR unseres 1550-nm-Lidar-Moduls zu verbessern. Wir verwenden Hochleistungslaser mit hervorragender Strahlqualität, um ein starkes Signal zu gewährleisten. Unsere Detektoren werden sorgfältig aufgrund ihrer hohen Empfindlichkeit und ihres geringen Rauschens ausgewählt.

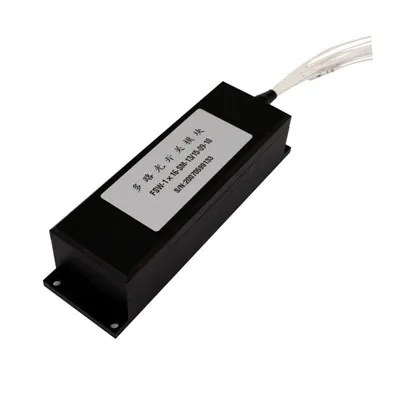

Wir integrieren auch fortschrittliche optische Komponenten in unser Design. Wir verwenden zum BeispielMechanischer optischer SchalterUndOptischer MEMS-Schalterum den optischen Pfad zu steuern und die Signalübertragung zu optimieren. Diese Schalter bieten eine hohe Zuverlässigkeit und schnelle Schaltgeschwindigkeiten, was die Gesamtleistung des Lidar-Moduls verbessern kann.
Darüber hinaus verwenden wirASE-Lichtquellefür Kalibrierungs- und Testzwecke. Die ASE-Lichtquelle bietet eine stabile und breitbandige Lichtleistung, die uns hilft, die Leistung unseres Lidar-Moduls genau zu messen und notwendige Anpassungen zur Verbesserung des SNR vorzunehmen.
Messung des SNR unseres 1550-nm-Lidar-Moduls
Wir verfügen über einen strengen Testprozess, um das SNR unseres 1550-nm-Lidar-Moduls zu messen. Wir verwenden spezielle Testgeräte, um verschiedene Betriebsbedingungen zu simulieren und den Signal- und Rauschpegel zu messen. Durch den Vergleich der gemessenen Signal- und Rauschleistungen können wir das SNR des Moduls berechnen.
Unsere Testergebnisse zeigen, dass unser 1550-nm-Lidar-Modul ein hohes SNR aufweist, was sich in einer hervorragenden Leistung in Bezug auf Entfernungsmessgenauigkeit und Erkennungsreichweite niederschlägt. Wir sind bestrebt, das SNR unserer Produkte durch kontinuierliche Forschung und Entwicklung aufrechtzuerhalten und zu verbessern.
Abschluss
Das Signal-Rausch-Verhältnis ist ein kritischer Parameter für ein 1550-nm-Lidar-Modul. Ein hoher SNR gewährleistet eine genaue Entfernungsmessung, einen großen Erfassungsbereich und zuverlässige Leistung in verschiedenen Umgebungen. Als Lieferant von 1550-nm-Lidar-Modulen verstehen wir die Bedeutung des SNR und sind bestrebt, Produkte mit hervorragenden SNR-Eigenschaften anzubieten.
Wenn Sie an unserem 1550-nm-Lidar-Modul interessiert sind oder Fragen zum Signal-Rausch-Verhältnis oder anderen technischen Spezifikationen haben, können Sie sich gerne für weitere Gespräche und eine mögliche Beschaffung an uns wenden. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Lidar-Anforderungen zu erfüllen.
Referenzen
- „Lidar Remote Sensing: Principles and Practice“ von George HM van Dijk
- „Optical Fiber Communication Systems“ von Govind P. Agrawal
- Technische Literatur führender Hersteller von Lidar-Komponenten
