Als Lieferant von Fiber Recoatern werde ich oft nach den technischen Details unserer Produkte gefragt, insbesondere wie ein Fiber Recoater die Beschichtungsdicke misst. In diesem Blogbeitrag werde ich mich mit der Wissenschaft hinter diesem entscheidenden Prozess befassen und die Methoden erläutern, mit denen eine genaue und gleichmäßige Beschichtungsdicke sichergestellt wird.
Die Bedeutung der Beschichtungsdicke in optischen Fasern
Bevor wir uns mit den Messtechniken befassen, ist es wichtig zu verstehen, warum die Beschichtungsdicke bei optischen Fasern so wichtig ist. Die Beschichtung erfüllt mehrere wichtige Funktionen, darunter den Schutz der empfindlichen Glasfaser vor mechanischer Beschädigung, Umwelteinflüssen und Feuchtigkeit. Es trägt auch dazu bei, die optischen Eigenschaften der Faser aufrechtzuerhalten, indem es Mikrobiegeverluste reduziert und die Gesamtfestigkeit und Haltbarkeit der Faser verbessert.
Wenn die Beschichtungsdicke zu dünn ist, ist die Faser möglicherweise anfälliger für Beschädigungen und Brüche, was zu Signalverlust und verminderter Leistung führt. Ist die Beschichtungsdicke hingegen zu dick, kann dies zu Problemen wie erhöhter Dämpfung, höheren Kosten und Schwierigkeiten beim Spleißen und Anschließen führen. Daher ist eine präzise Steuerung der Beschichtungsdicke unerlässlich, um die optimale Leistung und Zuverlässigkeit optischer Fasern sicherzustellen.
In Faserbeschichtern verwendete Messmethoden
Es gibt verschiedene Methoden zur Messung der Beschichtungsdicke in Fiber Recoatern, jede mit ihren eigenen Vorteilen und Einschränkungen. Zu den gängigsten Methoden gehören:
1. Optische Mikroskopie
Die optische Mikroskopie ist eine weit verbreitete Methode zur Messung der Beschichtungsdicke optischer Fasern. Bei dieser Technik wird der Querschnitt der Faser mithilfe eines Mikroskops beobachtet und die Dicke der Beschichtungsschicht gemessen. Die optische Mikroskopie ermöglicht eine direkte und visuelle Messung der Schichtdicke und ermöglicht so genaue und präzise Messungen.
Um die Schichtdickenmessung mithilfe der optischen Mikroskopie durchzuführen, wird zunächst ein kleiner Abschnitt der Faser mit einem gespaltenFaserspalter mit großem Durchmesser. Das gespaltene Ende der Faser wird dann poliert, um eine glatte und flache Oberfläche für die Beobachtung zu schaffen. Anschließend wird die Faser unter das Mikroskop gelegt und die Beschichtungsdicke mithilfe einer kalibrierten Waage oder Software gemessen.
Einer der Hauptvorteile der optischen Mikroskopie ist ihre hohe Genauigkeit und Präzision. Es ermöglicht Messungen mit einer Auflösung von bis zu wenigen Mikrometern und eignet sich daher für die Messung dünner Beschichtungsschichten. Allerdings ist die optische Mikroskopie eine zeit- und arbeitsintensive Methode und erfordert erfahrene Bediener, um die Messungen genau durchzuführen.
2. Konfokale Laser-Scanning-Mikroskopie (LSCM)
Die konfokale Laser-Scanning-Mikroskopie (LSCM) ist eine fortschrittlichere optische Bildgebungstechnik, mit der die Beschichtungsdicke optischer Fasern gemessen werden kann. LSCM scannt mit einem Laserstrahl die Oberfläche der Faser und erstellt ein dreidimensionales Bild der Beschichtungsschicht. Diese Technik ermöglicht eine zerstörungsfreie und hochauflösende Messung der Schichtdicke und ermöglicht so eine genaue und detaillierte Analyse.
Um LSCM zur Schichtdickenmessung zu verwenden, wird die Faser zunächst auf einen Probentisch gelegt und der Laserstrahl auf die Oberfläche der Faser fokussiert. Der Laserstrahl wird dann über die Oberfläche der Faser geführt und das reflektierte Licht wird von einem Detektor erfasst. Das erfasste Licht wird dann verarbeitet, um ein dreidimensionales Bild der Beschichtungsschicht zu erstellen, das zur Messung der Beschichtungsdicke verwendet werden kann.
Einer der Hauptvorteile von LSCM ist seine hohe Auflösung und zerstörungsfreie Natur. Es ermöglicht Messungen mit einer Auflösung von bis zu einigen Nanometern und eignet sich daher für die Messung sehr dünner Beschichtungsschichten. Allerdings ist LSCM eine teurere und komplexere Methode als optische Mikroskopie und erfordert für die Durchführung der Messungen spezielle Geräte und Software.
3. Spektroskopische Ellipsometrie
Die spektroskopische Ellipsometrie ist eine zerstörungsfreie optische Technik, mit der die Beschichtungsdicke und die optischen Eigenschaften dünner Filme, einschließlich der Beschichtungsschicht optischer Fasern, gemessen werden können. Bei dieser Technik wird die Änderung des Polarisationszustands von Licht gemessen, wenn es von der Oberfläche der Faser reflektiert wird. Durch die Analyse der Messdaten können die Dicke und die optischen Eigenschaften der Lackschicht bestimmt werden.
Um die spektroskopische Ellipsometrie zur Schichtdickenmessung zu verwenden, wird die Faser zunächst auf einen Probentisch gelegt und ein polarisierter Lichtstrahl auf die Oberfläche der Faser gerichtet. Anschließend wird das reflektierte Licht mit einem Detektor analysiert und die Änderung des Polarisationszustands des Lichts gemessen. Die gemessenen Daten werden dann mithilfe einer speziellen Software verarbeitet, um die Dicke und die optischen Eigenschaften der Beschichtungsschicht zu bestimmen.
Einer der Hauptvorteile der spektroskopischen Ellipsometrie ist ihre zerstörungsfreie Natur und hohe Genauigkeit. Es ermöglicht Messungen mit einer Auflösung von bis zu einigen Angström und eignet sich daher für die Messung sehr dünner Beschichtungsschichten. Allerdings ist die spektroskopische Ellipsometrie eine teurere und komplexere Methode als optische Mikroskopie und LSCM und erfordert spezielle Ausrüstung und Software zur Durchführung der Messungen.
4. Ultraschall-Dickenmessung
Die Ultraschalldickenmessung ist eine zerstörungsfreie Technik, mit der die Dicke der Beschichtungsschicht optischer Fasern gemessen werden kann. Bei dieser Technik wird ein Ultraschallwandler verwendet, um Ultraschallwellen durch die Faser zu senden und die Zeit zu messen, die die Wellen benötigen, um von der Grenzfläche zwischen der Beschichtungsschicht und der Glasfaser reflektiert zu werden. Durch die Analyse der Messdaten kann die Dicke der Lackschicht ermittelt werden.
Um die Ultraschalldickenmessung zur Messung der Beschichtungsdicke zu verwenden, wird die Faser zunächst auf einen Probentisch gelegt und der Ultraschallwandler wird in Kontakt mit der Oberfläche der Faser gebracht. Der Ultraschallwandler sendet dann Ultraschallwellen durch die Faser und die reflektierten Wellen werden vom Wandler erfasst. Die gemessenen Daten werden dann mithilfe einer speziellen Software verarbeitet, um die Dicke der Beschichtungsschicht zu bestimmen.
Einer der Hauptvorteile der Ultraschalldickenmessung ist ihre zerstörungsfreie Natur und die Möglichkeit, die Dicke der Beschichtungsschicht zu messen, ohne die Faser aus dem Beschichter zu entfernen. Allerdings ist die Ultraschalldickenmessung eine weniger genaue Methode als optische Mikroskopie, LSCM und spektroskopische Ellipsometrie und eignet sich besser für die Messung dickerer Beschichtungsschichten.
Faktoren, die die Messung der Schichtdicke beeinflussen
Es gibt mehrere Faktoren, die die Genauigkeit und Präzision der Schichtdickenmessung in Fiber Recoatern beeinflussen können. Zu diesen Faktoren gehören:
1. Fasergeometrie
Die Geometrie der Faser, wie Durchmesser und Form, kann die Genauigkeit der Schichtdickenmessung beeinflussen. Wenn die Faser beispielsweise einen ungleichmäßigen Durchmesser oder eine ungleichmäßige Form hat, kann dies zu Schwankungen bei der Messung der Schichtdicke führen. Daher ist es wichtig sicherzustellen, dass die Faser gerade ist und einen einheitlichen Durchmesser hat, bevor die Schichtdickenmessung durchgeführt wird.
2. Beschichtungsmaterial
Auch die Art und Eigenschaften des Beschichtungsmaterials können die Genauigkeit der Schichtdickenmessung beeinflussen. Verschiedene Beschichtungsmaterialien haben unterschiedliche optische und physikalische Eigenschaften, die sich auf die Art und Weise auswirken können, wie das Licht mit der Beschichtungsschicht interagiert. Daher ist es wichtig, die geeigneten Messmethoden und Kalibrierungsstandards für das jeweils verwendete Beschichtungsmaterial zu verwenden.
3. Messumgebung
Auch die Messumgebung wie Temperatur, Luftfeuchtigkeit und Vibration können die Genauigkeit der Schichtdickenmessung beeinflussen. Beispielsweise können Temperatur- und Feuchtigkeitsänderungen dazu führen, dass sich das Beschichtungsmaterial ausdehnt oder zusammenzieht, was sich auf die Messung der Schichtdicke auswirken kann. Daher ist es wichtig, die Schichtdickenmessung in einer stabilen und kontrollierten Umgebung durchzuführen.
Abschluss
Zusammenfassend lässt sich sagen, dass die Messung der Beschichtungsdicke optischer Fasern ein entscheidender Schritt im Herstellungsprozess von Fiber Recoatern ist. Zur Messung der Schichtdicke stehen mehrere Methoden zur Verfügung, jede mit ihren eigenen Vorteilen und Einschränkungen. Die Wahl der Messmethode hängt von den spezifischen Anforderungen der Anwendung ab, wie beispielsweise der Genauigkeit, Präzision und Geschwindigkeit der Messung.

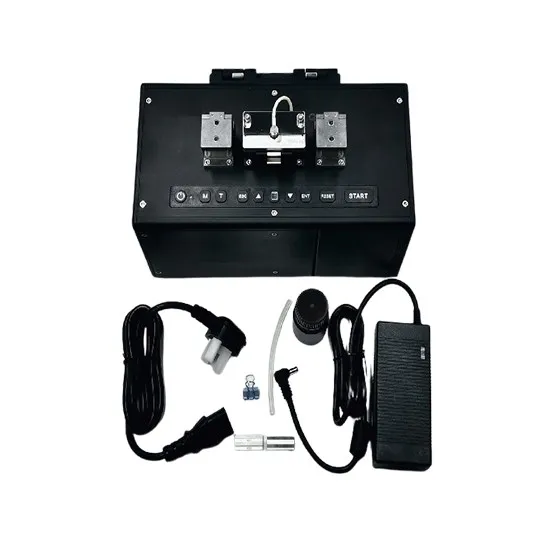

Als Lieferant vonBeschichter für optische FasernWir wissen, wie wichtig eine genaue und konsistente Schichtdickenmessung ist. Unsere Faserbeschichter sind mit fortschrittlichen Messsystemen ausgestattet, die die neuesten Technologien nutzen, um die optimale Leistung und Zuverlässigkeit optischer Fasern sicherzustellen.
Wenn Sie mehr über unsere Fiber Recoater erfahren möchten oder Fragen zur Schichtdickenmessung haben, zögern Sie nicht, uns zu kontaktieren. Gerne besprechen wir Ihre spezifischen Anforderungen und bieten Ihnen die besten Lösungen für Ihre Anforderungen.
Referenzen
- „Optische Fasertechnologie: Materialien, Herstellung und Anwendungen“ von A. Ghatak und K. Thyagarajan
- „Handbook of Optical Fibers and Cables“ von R. Ramaswami und KN Sivarajan
- „Fiber Optic Communication Systems“ von GP Agrawal
